出現(xiàn)水斑或水跡的石材由于石面干濕或明暗的不均勻猶如一副大花臉，使得石材原來自然、華貴的裝飾效果大打折扣，尤其對(duì)于一些大型地面石材裝飾工程水斑往往是工程質(zhì)量的最大危害之從目前的處理技術(shù)看，要清除石材的水斑或水跡非常困難，文獻(xiàn)查閱也表明國內(nèi)外有關(guān)的研究非常少，甚至有人已經(jīng)稱這種水斑或水跡為石材裝飾工程的癌癥。石材水漬以及水斑日常需要如何進(jìn)行防護(hù)呢

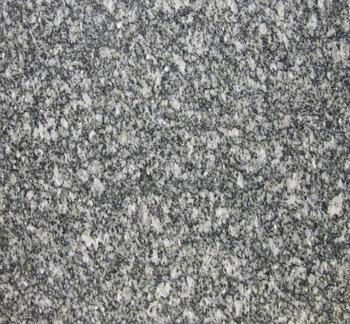

怎樣預(yù)防魯灰石材水斑：

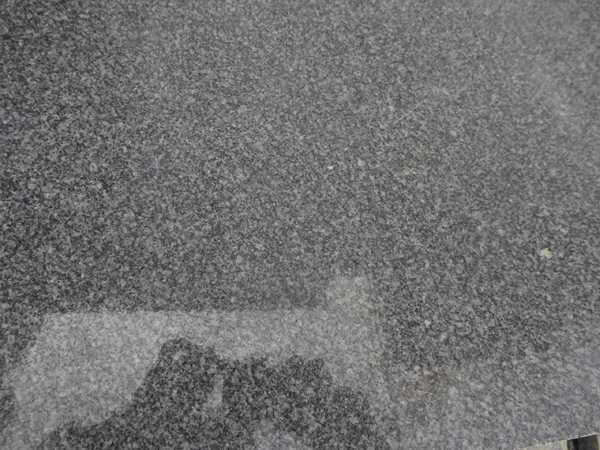

   水斑系石材表面濕潤含水，使得石材表面產(chǎn)生整體或部份暗沉的現(xiàn)象，影響石材的美觀，水斑的一般外觀狀態(tài)如圖 A、B。 石材發(fā)生水斑的原因，大部份分為兩類，第一類系屬于中性水分的吸收，其原因如下：由于石材是多孔性的物質(zhì)，當(dāng)雨水、清洗地面的水以毛細(xì)原理從石材正面滲入，會(huì)使得石材表面產(chǎn)生暗沉的現(xiàn)象。這種水斑通常是暫時(shí)性，只要保持干燥，水分就能自然的揮發(fā)排除，恢復(fù)石材原有的外觀。

另一種可能造成石材病變的水斑，則有可能造成石材具體的傷害，其成因與石材以濕式工法濕式加強(qiáng)工法安裝時(shí)的不當(dāng)施作有關(guān)，其原因如下:硅酸鹽水泥是石材濕式安裝最常用的粘結(jié)材料，含有大量的氧化鈣、氧化鋁及氧化鐵，其中氧化鈣約占水泥產(chǎn)物總量的20%，它可溶于水，在濕式安裝粘結(jié)石材時(shí)，則強(qiáng)堿性的氧化鈣會(huì)殘留在石材背填的砂漿中，若石材安裝于靠近水源之處或是施作水泥沙漿水灰比過高，過量的水將氫氧化鈣溶離出來，因毛細(xì)原理滲透到石材表面，隨后再與空氣中的二氧化碳反應(yīng)形成碳酸鈣，此時(shí)，由于碳酸鈣易潮解而吸附大量的強(qiáng)晶水，將造成石材表面濕潤含水，使得石材表面整體或部份產(chǎn)生暗沉的現(xiàn)象。

一般而言，石材表面若無施作防護(hù)劑，發(fā)生前述之施作不當(dāng)所造成的水斑現(xiàn)象是全面性的，即水斑會(huì)均勻分布在石材的所有表面。若防護(hù)劑品質(zhì)不佳或不按照正確的施作方法施作石材防護(hù)工程，安裝后所造成水斑現(xiàn)象是不均勻的分布，堿性水份會(huì)從防護(hù)品質(zhì)較差處滲透上來，而造成局部的水斑現(xiàn)象(我們?cè)诎l(fā)生水斑的石材表面測(cè)其表面的pH值，發(fā)現(xiàn)pH值可達(dá)13以上，為較強(qiáng)的堿性)。上述因工法不良所致之水斑除了不美觀外，長期處于強(qiáng)堿的環(huán)境下之石材有可能發(fā)生石結(jié)構(gòu)質(zhì)的損壞，尤其對(duì)二氧化硅含量較高的花崗石，破壞性更大，嚴(yán)重時(shí)會(huì)造成結(jié)晶顆粒的剝落。

  由于造成水斑的因素，是因?yàn)楸程钏嗌碀{中的氫氧化鈣或其它堿性金屬離子被多余水分溶解后，滲入石材內(nèi)部并逐步滲出石材表面，進(jìn)一步與空氣中二氧化碳、水氣反應(yīng)形成含易潮解的碳酸鈣或碳酸鹽(該種鹽類會(huì)自空氣中持續(xù)吸收水分而生成其結(jié)晶水)，而使石材表面濕潤含水的現(xiàn)象。因此，避免水分滲透至石材內(nèi)部及表面即可避免水斑的發(fā)生，其預(yù)防措施可朝兩個(gè)方向思考：一、對(duì)石材進(jìn)行防水處理，防止水分進(jìn)入石板；二、在背填水泥漿中進(jìn)行減水或防水，以防水份滲出而進(jìn)入石板。

    1、認(rèn)真選好防護(hù)劑，我們建議可使用CHJ硅氧水性防護(hù)劑并加CHJ石材底面防護(hù)劑，如有條件，可用這兩種防護(hù)劑處理好石材底面和側(cè)面，留著正面不做，等石材完全干燥并清潔后在正面做CHJ8765復(fù)合防污劑處理。同時(shí)，要堅(jiān)持一個(gè)原則：要做石材防護(hù)就認(rèn)真按操作方法、使用方法做好，否則不如不做。

2、選擇好水泥、沙子，盡量選擇大水泥生產(chǎn)企業(yè)名牌產(chǎn)品(小水泥往往生產(chǎn)單位產(chǎn)品各種雜質(zhì)是不受控制的) ；盡量選擇硅酸鹽水泥，如非選用硫鋁酸鹽(白水泥)不可，應(yīng)選用特級(jí)白水泥， 因只有這個(gè)級(jí)別的白水泥的錳，鐵含量是受控制的。沙子，盡量選擇水洗沙，有些直采沙的雜質(zhì)量高得不可想象，其被水浸出的色素及雜質(zhì)一定會(huì)被帶入石材并污染石材。

3、嚴(yán)格控制用水量濕法鋪裝石材實(shí)際上是半干法鋪裝，而有些鋪裝工作在最后淋灰漿時(shí)，不進(jìn)行控制，使本應(yīng)半干的水泥沙漿成為濕沙獎(jiǎng)，更有些鋪裝是到最后直接淋水，就更不可行了，過多的水份，對(duì)石材本身就有造成污染的可能性。建議采用石材底面括漿法，即用齒狀括板括漿，即可保持刮漿定量(有利于平整度)，又可減少水份，減少石材被污染的原因，提高裝修質(zhì)量。登錄網(wǎng)址http://www.chinaautonet.com/了解更多信息
